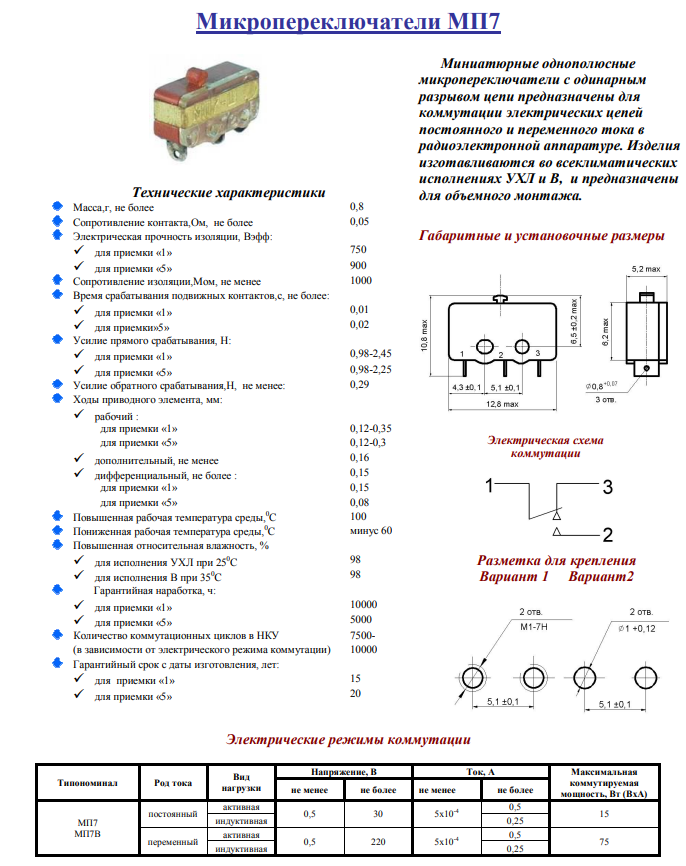

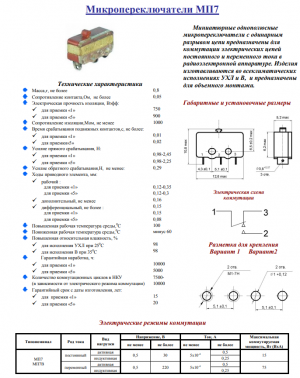

Микропереключатель МП7

Миниатюрные однополюсные микропереключатели с одинарным разрывом цепи предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.Используются для работы в качестве микропереключателей в системах управления и сигнализации электронной аппаратуры общего и специального назначения и изготавливаются в климатическом исполнении «УХЛ» и во всеклиматическом исполнении «В».

Микропереключатели выполнены в карболитовых корпусах и крепятся двумя винтами через отверстия в корпусе. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки.

Расшифровка условного обозначения:
МП - обозначение типа микропереключателя;
7 - порядковый номер разработки;
Ш - конструктивное отличие от базовой модели (габариты нажимного устройства - штока);
В - всеклиматическое исполнение (УХЛ - не указывается).

По запросу

Подробнее

Технические характеристики
Масса, г, не более	0.8
Сопротивление контакта, Ом, не более	0,05
Электрическая прочность изоляции, Вэфф
для приемки «1»	750
для приемки «5»	900
Сопротивление изоляции, МОм, не менее	1000
Время срабатывания подвижных контактов, с, не более
для приемки «1»	0,02
для приемки «5»	0,01
Усилие прямого срабатывания, Н
для приемки «1»	0,98-2,45
для приемки «5»	0,98-2,25
Усиление обратного срабатывания, Н, не менее	0,29
Ходы приводного элемента, мм:
рабочий : для приемки «1»	0,12-0,35
для приемки «5»	0,12-0,3
дополнительный, не менее:
для приемки «1»	0,15
для приемки «5»	0,16
дифференциальный, не более:
для приемки «1»	0,15
для приемки «5»	0,08
Повышенная рабочая температура среды, 0С	100
Пониженная рабочая температура среды, 0С	минус 60
Повышенная относительная влажность, %:
для исполнения УХЛ при 250С	98
для исполнения В при 350С	98
Гарантийная наработка, ч:
для приемки «1»	10000
для приемки «5»	5000
Количество коммутационных циклов в НКУ (в зависимости от электрического режима коммутации)	7500-20000
Гарантийный срок с даты изготовления, лет:
для приемки «1»	15
для приемки «5»	20
