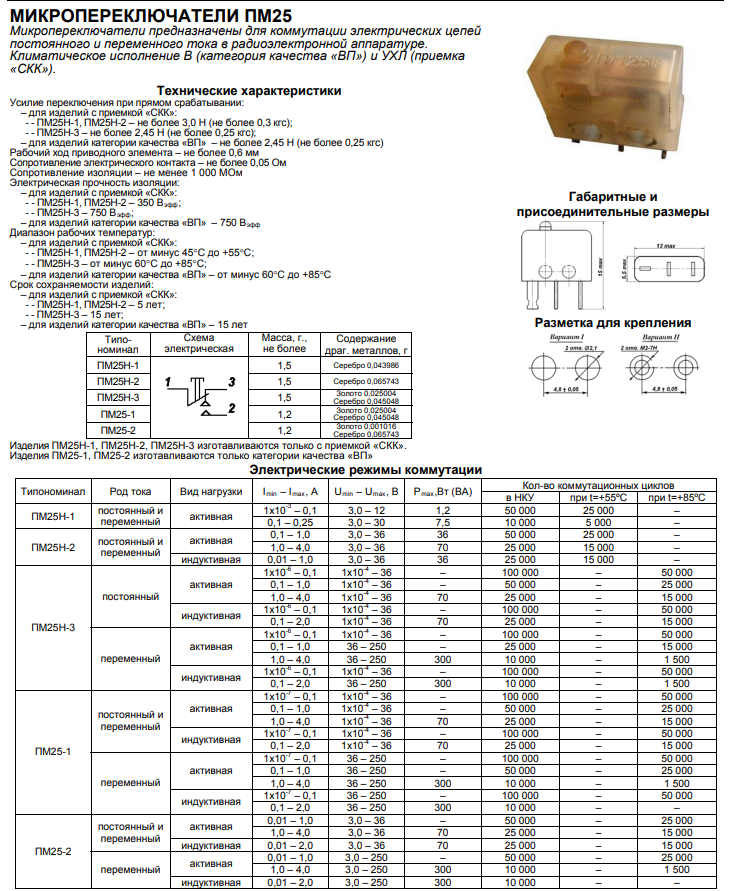

Микропереключатель ПМ25Б-1В

Миниатюрные однополюсные микропереключатели с одинарным разрывом цепи предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, выпускаются двух типономиналов во всеклиматическом исполнении и предназначены для объемного монтажа.

Микропереключатели выполнены в карболитовых корпусах и крепятся двумя винтами через отверстия в корпусе. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки.

Расшифровка условного обозначения:
ПМ25 - обозначение типа микропереключателя;
Н - индекс изделия с приемкой «ОТК/СКК» (для изделий категории качества «ВП» - не указывается);
1 после дефиса - типономинал, определяющий электрические режимы коммутации;
В - всеклиматическое исполнение (УХЛ - не указывается).

По запросу

Подробнее

Технические характеристики
Способ управления – механический
Масса, г, не более	1,2
Сопротивление изоляции, МОм, не менее	1000
Сопротивление контакта, Ом, не более	0,05
Усилие прямого срабатывания, Н, не более	2,45
Усилие обратного срабатывания, Н, не менее	0,29
Время срабатывания подвижных контактов,t, не более	0,02
Рабочий ход приводного элемента, мм, не более	0,6
Дополнительный ход приводного элемента, мм, не менее	0,15
Дифференциальный ход приводного элемента, мм, не более	0,15
Электрическая прочность изоляции, Вэфф	750
Повышенная рабочая температура среды, °С	100
Пониженная рабочая температура среды, °С	минус 60
Повышенная относительная влажность при 35 0C, %	98
Количество циклов переключения ( в зависимости от режима коммутации)	10000-100000
Гарантийная наработка, ч,	20000
Гарантийный срок хранения с даты изготовления, лет	25
