Номинальная мощность, кВА (ток фазы, А)105,6 (154)
Диапазон входного напряжения при выходном 220±10%, В150-278
Диапазон входного напряжения при выходном 220-20%, В150-278
Диапазон входного напряжения при выходном 220±2,5%, В183-258
Сопротивление изоляции, не менее, МОм 2
КПД, % 98
Масса, кг 380
Габаритные размеры, мм 616х1950х624
Подробнее
| Номинальная мощность, кВА (ток фазы, А) |
105,6 (154) |
|
| Коэффициент мощности, не менее |
0,98 |
|
| Номинальное напряжение, В, Гц |
380; 50 |
|
| Диапазон входного напряжения при выходном 220±2,5%,В |
183-258 |
|
| Диапазон входного напряжения при выходном 220±10%,В |
150-278 |
|
| Диапазон входного напряжения при выходном 220-20%,В |
150-278 |
|
| Количество фаз, В |
трехфазный |
|
| Верхний порог напряжения отключения/включения нагрузки, В |
242/239 |
|
| Нижний порог напряжения отключения/включения нагрузки, В |
176/198 |
|
| Сопротивление изоляции, не менее, МОм |
2 |
|
| Точность коррекции*, % |
+/-2,5 |
|
| Тип стабилизатора, В, Гц |
электронный |
|
| Байпас |
есть |
|
| Степень защиты |
IP54 |
|
| Способ установки |
напольный |
|
| Способ подключения |
клеммные колодки |
|
| Температура эксплуатации, ˚С |
+1°С…+35°С |
|
| Способ охлаждения |
вентилятор |
|
| КПД, % |
98 |
|
| Масса, кг |
380 |
|
| Габаритные размеры, мм |
616х1950х624 |
|
| Гарантия, мес |
36 |
Стабилизатор напряжения мощностью 120 кВа Каскад с микропроцессорным управлением коммутацией отводов автотрансформатора (блок управления «Diona») предназначен для стабилизации напряжения в трехфазных сетях.
Назначение и функции стабилизатора напряжения:
Стабилизатор напряжения предназначен для поддержания выходного фазного напряжения 220+/-2,5% В при изменении входного в диапазоне согласно техническим характеристикам изделия.
Стабилизатор напряжения выполняет следующие дополнительные функции:
- автоматическое отключение нагрузки при выходе за установленные пороги выходного напряжения и автоматического возврата в рабочее состояние после нормализации напряжения;
- защита стабилизатора от перегрузки и от короткого замыкания в нагрузке (возврат в рабочее состояние путем повторного включения);
- работа в режиме «ПРЯМОЕ ВКЛЮЧЕНИЕ» (используется для проведения регламентных работ на стабилизаторе без отключения нагрузки от сети);
- защита от импульсных помех при помощи блока варисторной защиты.
Режим работы стабилизатора – длительный, независимо от режимов работы нагрузки.

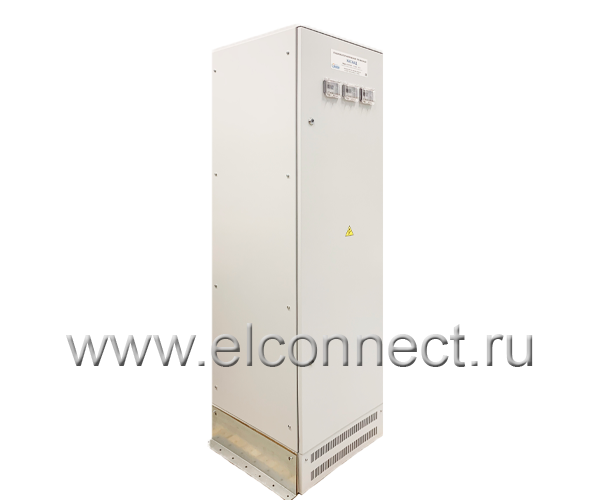

Конструкция:
Изделие выполнено в шкафу со степенью защиты не ниже IP54.
На передней панели шкафа находятся:
- три цифровых индикатора под прозрачными дверцами;
- замки с фасонным сердечником для запирания шкафа.
Внутри шкафа находятся:
- винтовые клеммники для подключения входного и выходного кабелей (ввод кабеля снизу);
- автоматический выключатель «СЕТЬ»;
- переключатель «РЕЖИМ РАБОТЫ» для выбора режима работы стабилизатора «ЧЕРЕЗ СТАБИЛИЗАТОР - ВЫКЛ – ПРЯМОЕ ВКЛЮЧЕНИЕ»;
- три съемных блока управления и стабилизации;
- три съемных трансформаторных блока (установлены за блоками управления и стабилизации).
Для ввода-вывода силового кабеля снизу используется стандартная панель с эластичным прижимным профилем.
