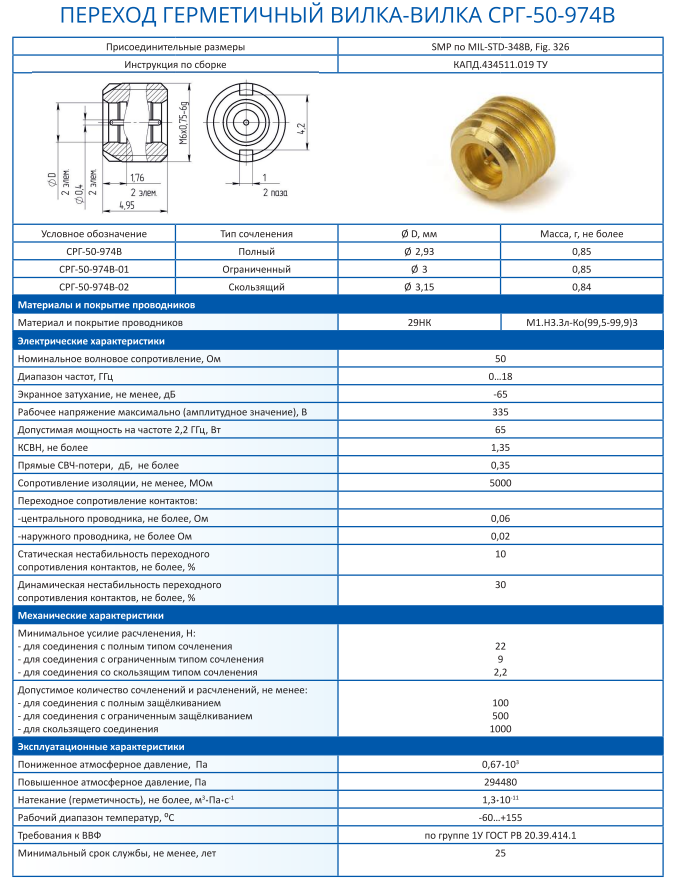

Переход СРГ-50-974В-02 КАПД.434511.019 ТУ

Соединители радиочастотные коаксиальные тип SMP.
Радиочастотные коаксиальные соединители типа SMP предназначены для монтажа в СВЧ-устройства и платы, а также кабельные сборки.

Переход коаксиальный герметичный вилка-вилка тип SMP используется для соединения розеток типа SMP и монтируется в корпус изделия.

Минимальный срок службы не менее 25 лет.

По запросу

Характеристики

Группа

Переходы

Подробнее

Характеристики

Общая информация
Типоконструкция	переход вилка-вилка
Вид соединяемых цепей	радиочастотные коаксиальные
Тип сочленения	скользящий
Климатическое исполнение	В
Категория качества	ВП \| ОТК
Радиус на торце токовывода	нет

Технические характеристики
Конструктивное исполнение	прямое
Герметичность	герметичное
Тип соединителя	SMP
Способ монтажа	на панель
Масса, г, не более	0,84

Электрические параметры
Рабочее напряжение (амплитудное), В	335
Волновое сопротивление, Ом	50
Предельная рабочая частота, ГГц	18
Максимальный КСВН	1,35
Статическая нестабильность, %	10
Динамическая нестабильность, %	30
