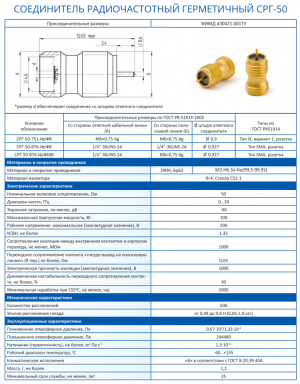

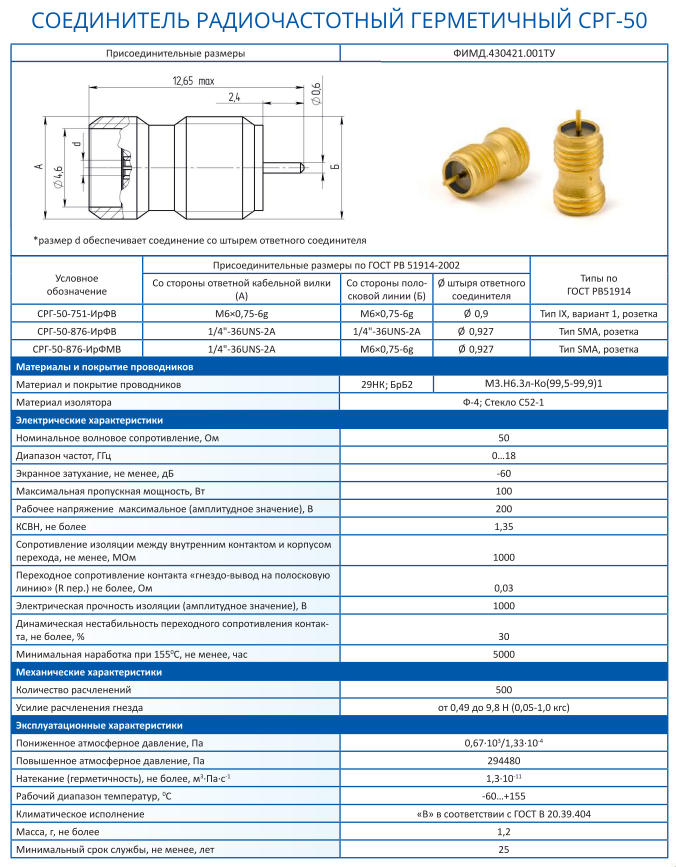

Соединитель СРГ-50-876-ИрФМВ ФИМД.430421.001ТУ

Соединители радиочастотные коаксиальные тип IX или SMA.

Коаксиальные микрополосковые переходы (КМПП) предназначены для соединения между собой коаксиальной и микрополосковой линий, для работы в электрических цепях радиочастотных трактов в диапазоне частот до 18 ГГц.

Имеют волновое сопротивление 50 Ом, КСВН не более 1,35 и рабочее напряжение 200 В.
Минимальный срок службы не менее 25 лет.

По запросу

Характеристики

Группа

Соединители

Подробнее

Характеристики

Общая информация
Типоконструкция	розетка
Тип сочленения	резьбовой
Климатическое исполнение	В
Категория качества	ВП \| ОТК
Радиус на торце токовывода	нет

Технические характеристики
Конструктивное исполнение	герметичное
Тип соединителя	SMA
Способ монтажа	на микрополосковую линию
Масса, г, не более	1,2

Электрические параметры
Волновое сопротивление, Ом	50
Предельная рабочая частота, ГГц	18
Максимальный КСВН	1,35
Статическая нестабильность, %	10
Динамическая нестабильность, %	30
