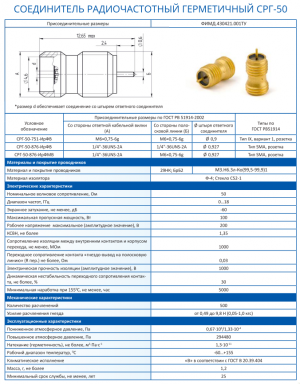

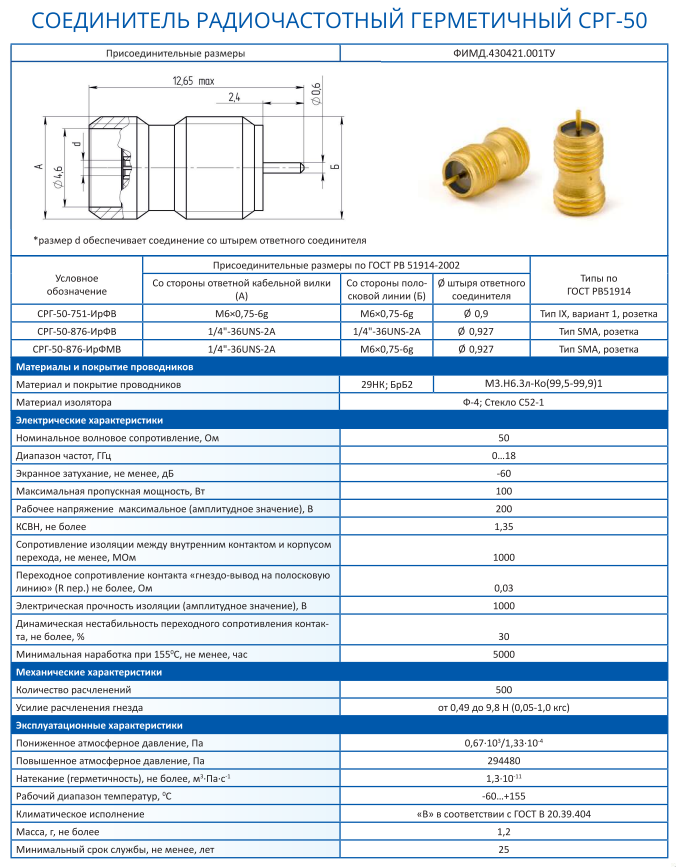

Соединитель СРГ-50-751-ИрФВ ФИМД.430421.001ТУ

Соединители радиочастотные коаксиальные тип IX или SMA.

Коаксиальные микрополосковые переходы (КМПП) предназначены для соединения между собой коаксиальной и микрополосковой линий, для работы в электрических цепях радиочастотных трактов в диапазоне частот до 18 ГГц.

Имеют волновое сопротивление 50 Ом, КСВН не более 1,35 и рабочее напряжение 200 В.
Минимальный срок службы не менее 25 лет.

По запросу

Характеристики

Группа

Соединители

Подробнее

Характеристики

Общая информация
Типоконструкция	розетка
Тип сочленения	резьбовой
Климатическое исполнение	В
Категория качества	ВП \| ОТК
Радиус на торце токовывода	нет

Технические характеристики
Конструктивное исполнение	герметичное
Тип соединителя	Тип IX, вариант 1
Способ монтажа	на микрополосковую линию
Масса, г, не более	1,2

Электрические параметры
Волновое сопротивление, Ом	50
Предельная рабочая частота, ГГц	18
Максимальный КСВН	1,35
Статическая нестабильность, %	10
Динамическая нестабильность, %	30
