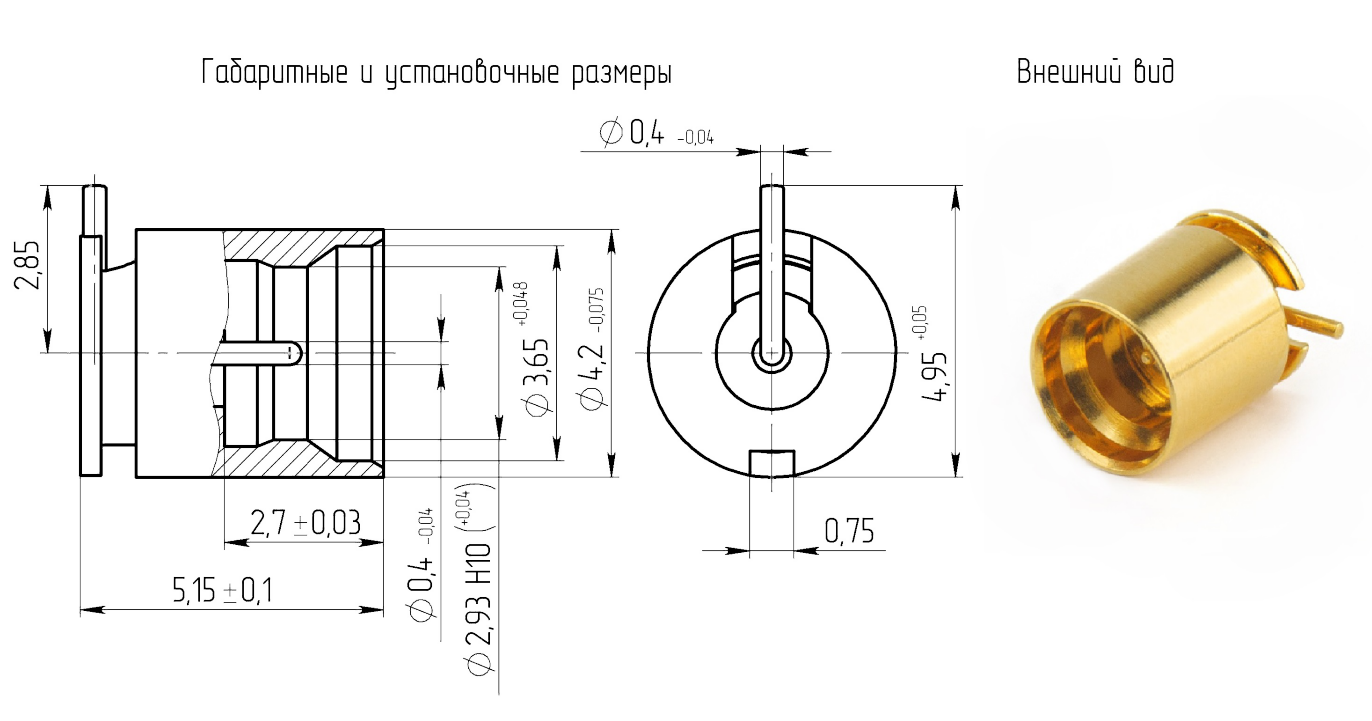

Вилка СР-50-973В КАПД.434511.019 ТУ

Соединители радиочастотные коаксиальные тип SMP.
Вилки для печатного монтажа тип SMP устанавливаются на печатную плату, используются для построения перехода с платы на плату совместно с переходами розетка-розетка (bullet) и с платы на кабель совместно с кабельными розетками.

Вилки предназначены для работы в электрических цепях радиочастотных трактов с волновым сопротивлением 50 Ом и рабочим диапазоном частот до 18 ГГц.
Сочленяются с ответными розетками типа SMP и переходами типа SMP защелкиванием.

Минимальный срок службы не менее 25 лет.

По запросу

Характеристики

Группа

Вилки

Подробнее

Характеристики

Общая информация
Типоконструкция	вилка
Вид соединяемых цепей	радиочастотные коаксиальные
Тип сочленения	полный
Климатическое исполнение	В
Категория качества	ВП \| ОТК
Длина выводов, мм	вывода отсутствуют

Технические характеристики
Конструктивное исполнение	прямое
Герметичность	негерметичное
Тип соединителя	SMP
Способ монтажа	поверхностный
Масса, г, не более	0,31

Электрические параметры
Рабочее напряжение (амплитудное), В	335
Волновое сопротивление, Ом	50
Предельная рабочая частота, ГГц	18
Максимальный КСВН	1,6
Статическая нестабильность, %	10
Динамическая нестабильность, %	30
