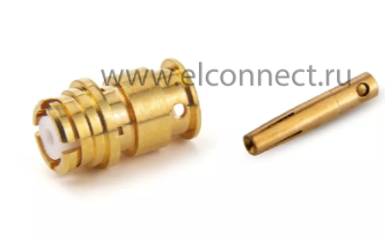

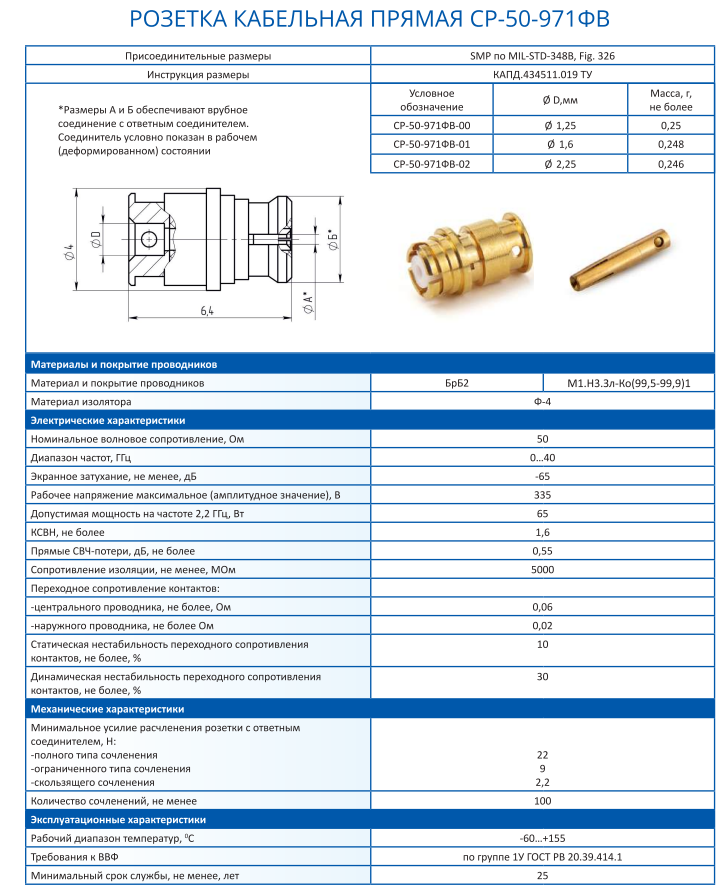

Розетка СР-50-971ФВ-01 КАПД.434511.019 ТУ

Соединители радиочастотные коаксиальные тип SMP.
Радиочастотные коаксиальные соединители типа SMP предназначены для монтажа в СВЧ-устройства и платы, а также кабельные сборки.

Розетки кабельные прямые и угловые тип SMP предназначены для установки на полужёсткий и жёсткий кабель, для сочленения с ответными вилками тип SMP.
Рабочий диапазон частот до 26,5 ГГц и 40 ГГц, КСВН для прямых розеток не более 1,6, для угловых розеток не более 1,5.
Номинальное волновое сопротивление 50 Ом.

Минимальный срок службы не менее 25 лет.

По запросу

Характеристики

Группа

Розетки

Подробнее

Характеристики

Общая информация
Типоконструкция	розетка
Вид соединяемых цепей	радиочастотные коаксиальные
Климатическое исполнение	В
Категория качества	ВП \| ОТК
Тип кабеля	РК50-1-23 \| РК50-1-24
Радиус на торце токовывода	нет

Технические характеристики
Конструктивное исполнение	прямое
Герметичность	негерметичные
Тип соединителя	SMP
Способ монтажа	пайка на кабель
Масса, г, не более	0,25

Электрические параметры
Рабочее напряжение (амплитудное), В	335
Волновое сопротивление, Ом	50
Предельная рабочая частота, ГГц	40
Максимальный КСВН	1,6
Статическая нестабильность, %	10
Динамическая нестабильность, %	30
