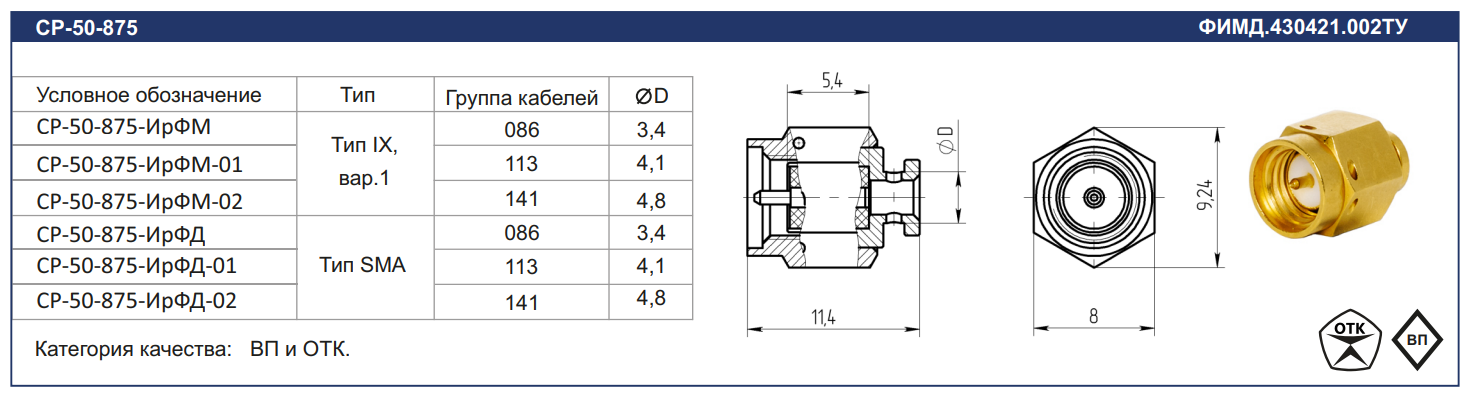

Вилка СР-50-875ИрФМ-02 ФИМД.430421.002 ТУ

Соединители радиочастотные коаксиальные тип SMA.
Соединители радиочастотные коаксиальные резьбового типа для работы в радиочастотных линиях передачи сигналов с волновым сопротивлением 50 Ом и рабочим диапазоном частот до 18 и 26,5 ГГц интерфейс соответствует стандарту MIL-STD-348B или ГОСТ РВ 51914.

Вилки кабельные прямые и угловые СР-50 – резьбовые коаксиальные радиочастотные соединители с диапазоном частот до 18 ГГц, предназначены для монтажа методом пайки на ряд кабелей отечественного и иностранного производства.

Минимальный срок службы не менее 25 лет.

По запросу

Характеристики

Группа

Вилки

Подробнее

Характеристики

Общая информация
Типоконструкция	вилка
Вид соединяемых цепей	радиочастотные коаксиальные
Тип сочленения	резьбовой
Климатическое исполнение	В
Категория качества	ВП \| ОТК
Тип кабеля	0,141" \| РК-50-3-28 \| РК-50-3-29
Диаметр отверстия под наружный проводник присоединяемого кабеля, мм	3,65

Технические характеристики
Конструктивное исполнение	прямое
Герметичность	негерметичное
Тип соединителя	Тип IX, вариант 1
Способ монтажа	пайка на кабель
Масса, г, не более	4,6

Электрические параметры
Волновое сопротивление, Ом	50
Предельная рабочая частота, ГГц	18
Максимальный КСВН	1,35
Статическая нестабильность, %	10
Динамическая нестабильность, %	30
