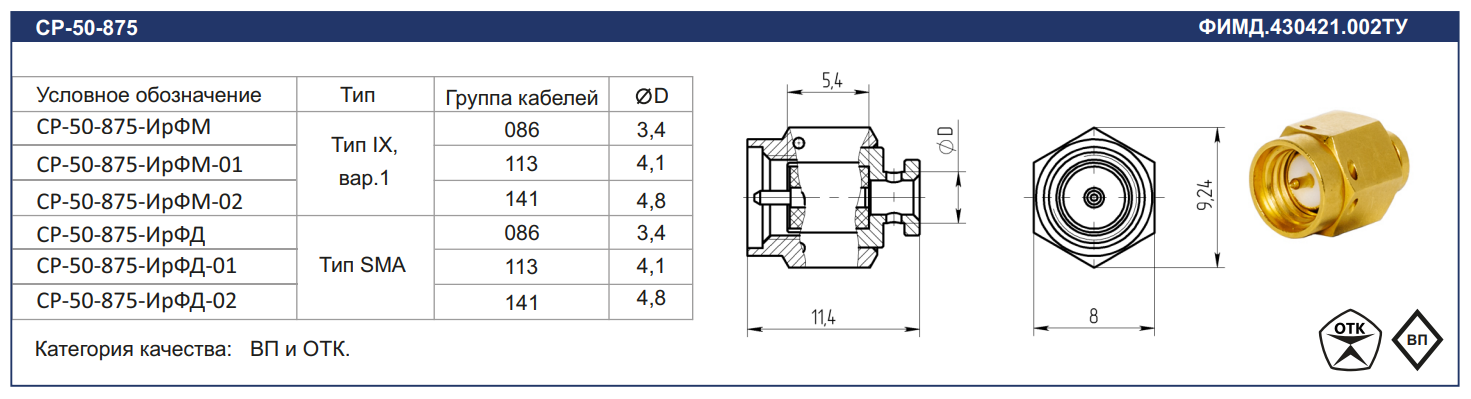

Вилка СР-50-875ИрФД ФИМД.430421.002 ТУ

Соединители радиочастотные коаксиальные тип SMA.
Соединители радиочастотные коаксиальные резьбового типа для работы в радиочастотных линиях передачи сигналов с волновым сопротивлением 50 Ом и рабочим диапазоном частот до 18 и 26,5 ГГц интерфейс соответствует стандарту MIL-STD-348B или ГОСТ РВ 51914.

Вилки кабельные прямые и угловые СР-50 – резьбовые коаксиальные радиочастотные соединители с диапазоном частот до 18 ГГц, предназначены для монтажа методом пайки на ряд кабелей отечественного и иностранного производства.

Минимальный срок службы не менее 25 лет.

По запросу

Характеристики

Группа

Вилки

Подробнее

Характеристики

Общая информация
Типоконструкция	вилка
Вид соединяемых цепей	радиочастотные коаксиальные
Тип сочленения	резьбовой
Климатическое исполнение	В
Категория качества	ВП \| ОТК
Тип кабеля	0,086" \| РК-50-1,5-22
Диаметр отверстия под наружный проводник присоединяемого кабеля, мм	2,25

Технические характеристики
Конструктивное исполнение	прямое
Герметичность	негерметичное
Тип соединителя	SMA
Способ монтажа	пайка на кабель
Масса, г, не более	4,6

Электрические параметры
Волновое сопротивление, Ом	50
Предельная рабочая частота, ГГц	18
Максимальный КСВН	1,35
Статическая нестабильность, %	10
Динамическая нестабильность, %	30
