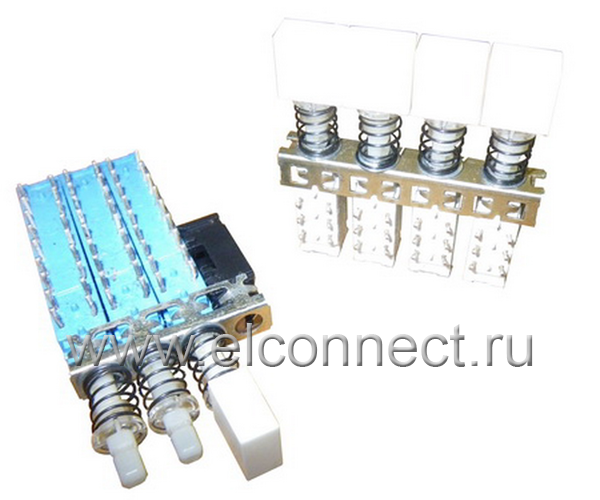

МОДУЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ ПКн61
Модульные переключатели предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Конструкция переключателей обеспечивает: зависимую и независимую фиксацию приводного элемента; количество переключающих контактов 2,4,6,8; количество модулей 1,2,3,4,5,6,7,8,9,10; шаг между осями модулей (по размеру кнопки) 7.5,10,15,20,22.5
В переключателях с зависимой фиксацией узел фиксации может быть выполнен в виде дополнительного защищенного модуля (ПКн61) либо в виде открытой Ш-образной пружины (ПКн61Ш).
Подробнее
Основные технические характеристики
Усилие переключения модуля:
– для на 2 группы коммутации – не более 4,5 Н (не более 0,45 кгс);
– для на 4 группы коммутации – не более 5,7 Н (не более 0,57 кгс);
– для на 6 и 8 групп коммутации – не более 10 Н (не более 1,0 кгс)
Сопротивление электрического контакта – не более 0,025 Ом
Сопротивление изоляции – не менее 1 000 МОм
Электрическая прочность изоляции – 550 Вэфф
Диапазон рабочих температур – от минус 450С до +700С
Коммутируемый ток от 1х10-3 до 1,0 А при напряжении от 0,1 до 250 В
Количество коммутационных циклов – до 30 000
Срок сохраняемости изделий – 5 лет
