Переход ПКГс-50-008-4,60Р-В ФИМД.430421.003ТУ

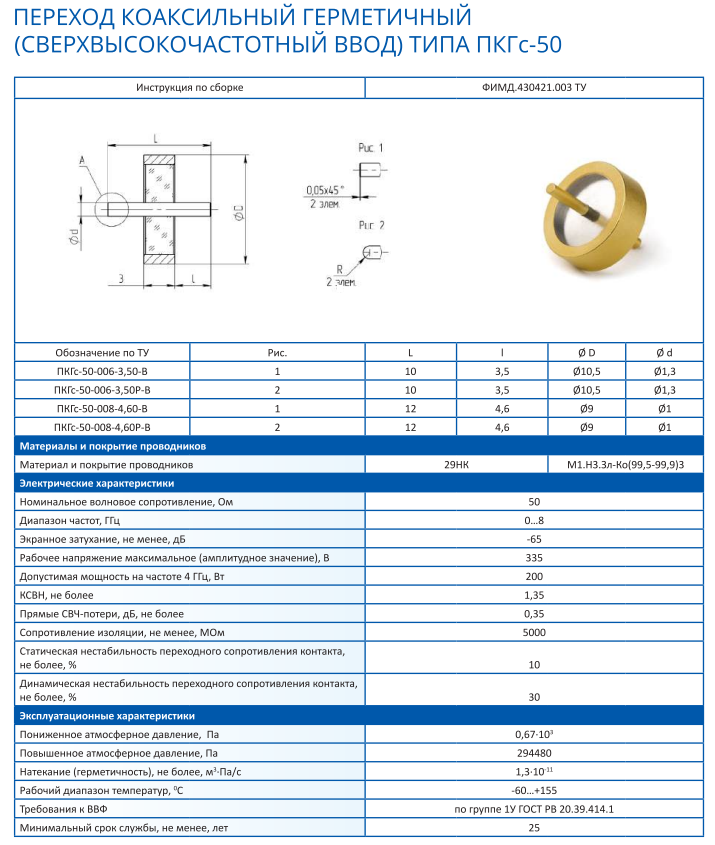

Коаксиальные герметичные СВЧ вводы типа ПКГс-50.

Переходы коаксиальные герметичные сверхвысокочастотные вводы (СВЧ вводы) предназначены для работы в электрических цепях радиочастотных трактов с волновым сопротивлением 50 Ом. Имеют диапазон частот до 8 ГГц, максимальное амплитудное рабочее напряжение 335В.

ПКГс-50 работают в условиях высокого давления и температур от -60 до +155 ℃.
Минимальный срок службы не менее 25 лет.

По запросу

Характеристики

Группа

Переходы

Подробнее

Характеристики

Общая информация
Категория качества	ОТК
Типоконструкция	переход
Длина токовывода, l, мм	4,60
Радиус на торце токовывода	да
Климатическое исполнение	В

Технические характеристики
Способ монтажа	пайка
Герметичность	герметичные
Конструктивное исполнение	прямое
Масса, г, не более	1

Электрические параметры
Волновое сопротивление, Ом	50
Максимальный КСВН	1,35
Предельная рабочая частота, ГГц	8
Рабочее напряжение (амплитудное), В	335
Экранное затухание, дБ не менее	-65
Потери прямые, дБ не более	0,35
Сопротивление изоляции в н.у., МОм, не менее	5000
Сопротивление контакта штырь - гнездо, Ом не более	0,06
Сопротивление контакта корпус - корпус, Ом не более	0,02
