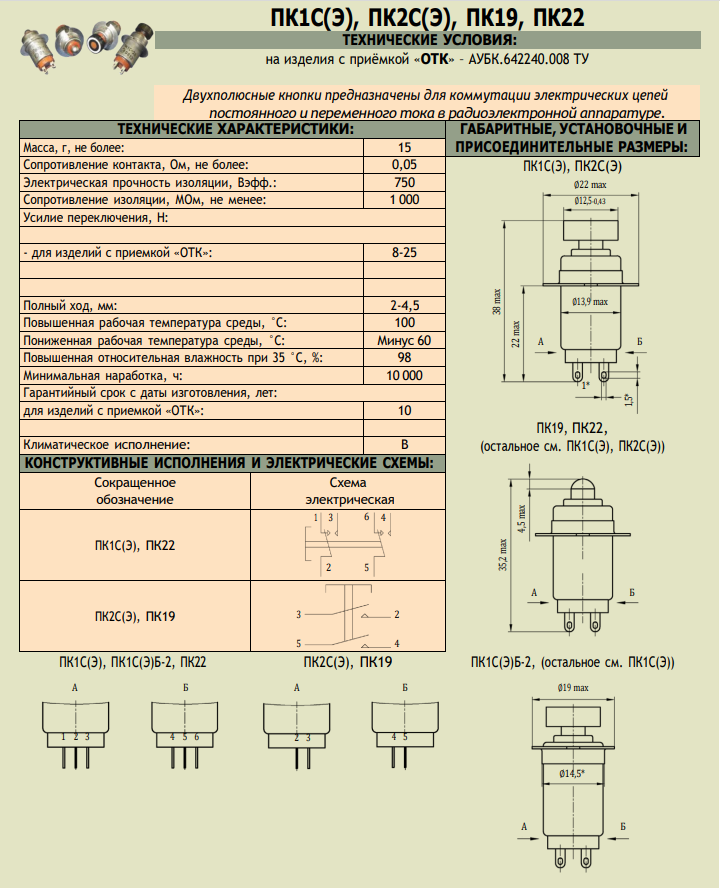

КНОПКИ ПК1С(Э), ПК1С(Э)Б, ПК2С(Э), ПК19, ПК22 - двухполюсные кнопки предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Кнопки ПК1 и ПК2 изготавливаются с кнопкой покрытой:
– светосоставом (буква «С» в обозначении);
– эмалью (буква «Э» в обозначении).
Условное обозначение:
ПК1 – обозначение типа кнопки (ПК1, ПК2, ПК19, ПК22);
буква – вариант исполнения покрытия кнопки (С – светосостав, Э – эмаль; указывается только для кнопок ПК1 и ПК2);
цифра после дефиса – типономинал, определяющий электрические режимы коммутации (1, 2 или 3; типономинал 2 для кнопок ПК19 – не
указывается);
буква В – климатическое исполнение В.
Кнопки ПК1ХА, ПК2ХА, ПК19А, ПК22А могут изготавливаться с уменьшенным фланцем (буква «А» в обозначении).
Кнопки ПК1ХБ могут изготавливаться с изменённым креплением, увеличенной износостойкостью и сниженным усилием переключения (буква «Б» в обозначении).
Подробнее

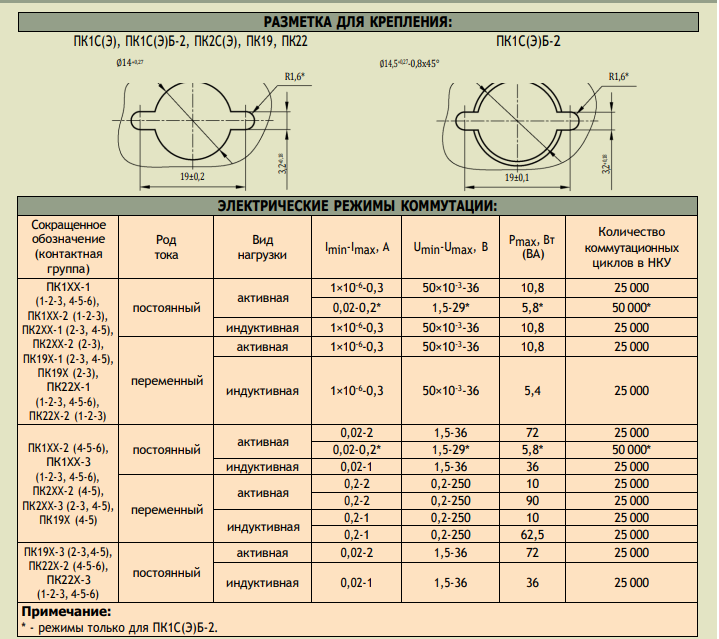

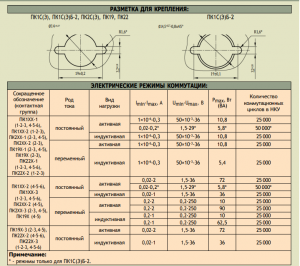

Основные технические характеристики
Усилие переключения:
– для изделий с приемкой «СКК» – от 8 до 25 Н (от 0,8 до 2,5 кгс);
– для изделий категории качества «ВП» – от 8 до 20 Н (от 0,8 до 2,0 кгс)
Полный ход приводного элемента – от 2,0 до 4,5 мм
Сопротивление электрического контакта – не более 0,05 Ом
Сопротивление изоляции – не менее 1 000 МОм
Электрическая прочность изоляции – 750 Вэфф
Диапазон рабочих температур – от минус 600С до +1000С
Коммутируемый ток от 1х10-6 до 2,0 А при напряжении от 50х10-3 до 250 В
Количество коммутационных циклов – до 25 000
Срок сохраняемости изделий:
– для изделий с приемкой «СКК» – 10 лет;
– для изделий категории качества «ВП» – 15 лет
