Миниатюрные галетные переключатели предназначены для работы в электрических цепях постоянного и переменного токов в радиоэлектронной аппаратуре специального и общего назначения.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».

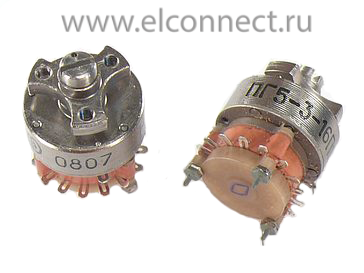

Переключатели ПГ5(переключатель галетный) имеют от 1 до 5 плат, обеспечивают 16 рабочих положений в 1 или 2 направлениях.

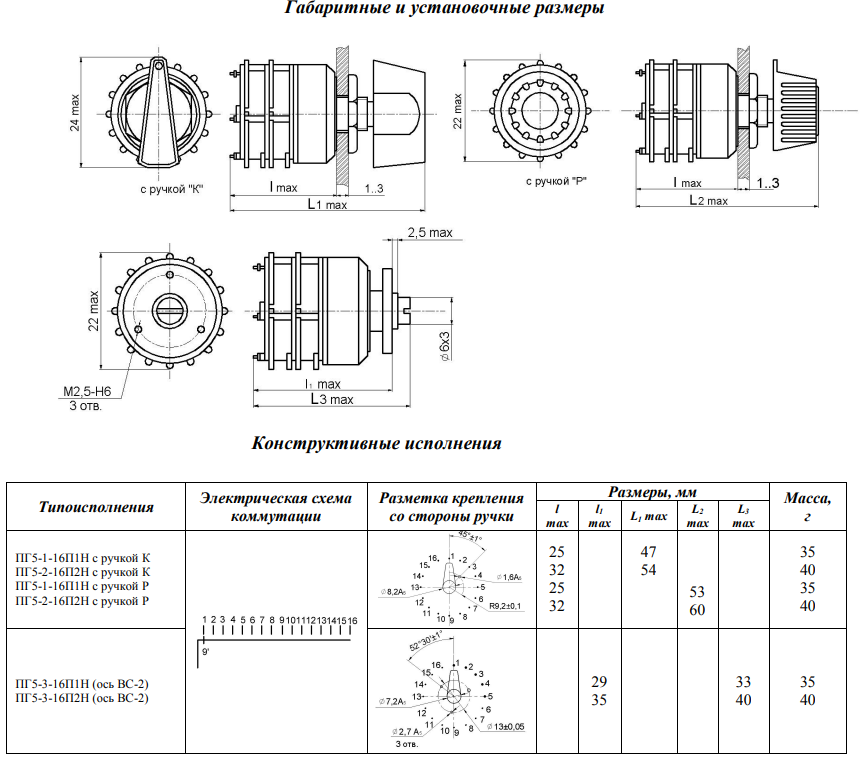

Изготавливают в трёх вариантах в зависимости от вида ручки управления или её отсутствия:
-с ручкой «Р»( круглая);
-с ручкой «К»(клювик):
-без ручки.
Основные технические параметры:
● Сопротивление контакта, не более :
- для приемки «1»: 0,05 Ом;
- для приемки «5»: 0,025 Ом;
● Емкость, не более: 5 пФ;
● Электрическая прочность изоляции: 550 В;
● Момент переключения, Н*м: от 0,05 до 0,29;
● Сопротивление изоляции, не менее:1000 МОм;
● Рабочая температура окружающей среды: -60 ...+85 °C;
● Повышенная относительная влажность при 35°C: 98 %;
● Гарантийный срок с даты изготовления:12 лет;
● Гарантийная наработка: 10000 ч;
