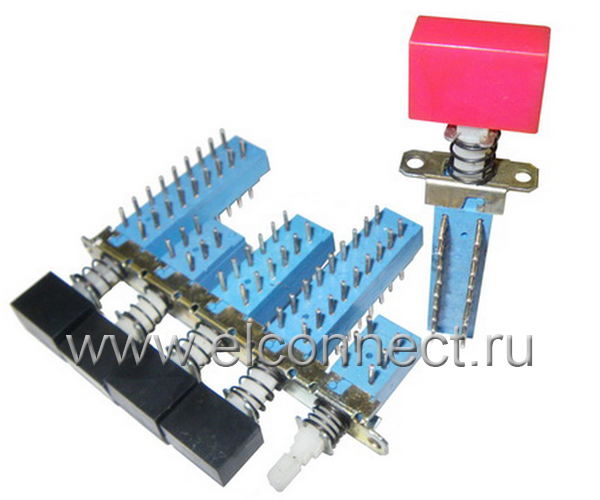

Переключатель П2К-8

МОДУЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ П2К
Модульные переключатели предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Условное обозначение: Переключатель П2К-Х-Х-Х-Х-х-Х, где
П2К – обозначение типа переключателя;
буква – после дефиса – вариант фиксации (Н – независимая, З – зависимая, С1 – без фиксации с передним корпусом, С2 – без фиксации без переднего корпуса);
число – после второго дефиса – число, соответствующее количеству модулей в переключателе;
число – после третьего дефиса – число, соответствующее шагу между осями модулей в мм или размер прямоугольной кнопки для переключателей с одним модулем. В случае применения круглой кнопки указываются буквы Кр, взятые в круглые скобки. Для одномодульного переключателя без кнопки число после третьего дефиса не указывается;
число – после четвертого дефиса – число, соответствующее количеству групп коммутации (2, 4, 6 или 8);
буква – после пятого дефиса – вариант цвета кнопки переключателя (б – белый, ч – черный или к – красный);
цифра – после шестого дефиса – вариант расположения выводов в переключателе (1 – одностороннее со стороны корпуса; 2 – одностороннее со стороны крышки; 3 – двухстороннее [не указывается])
