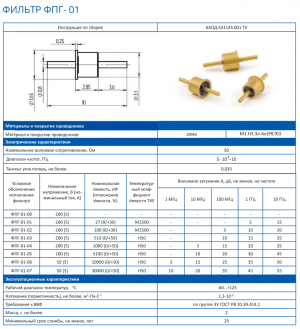

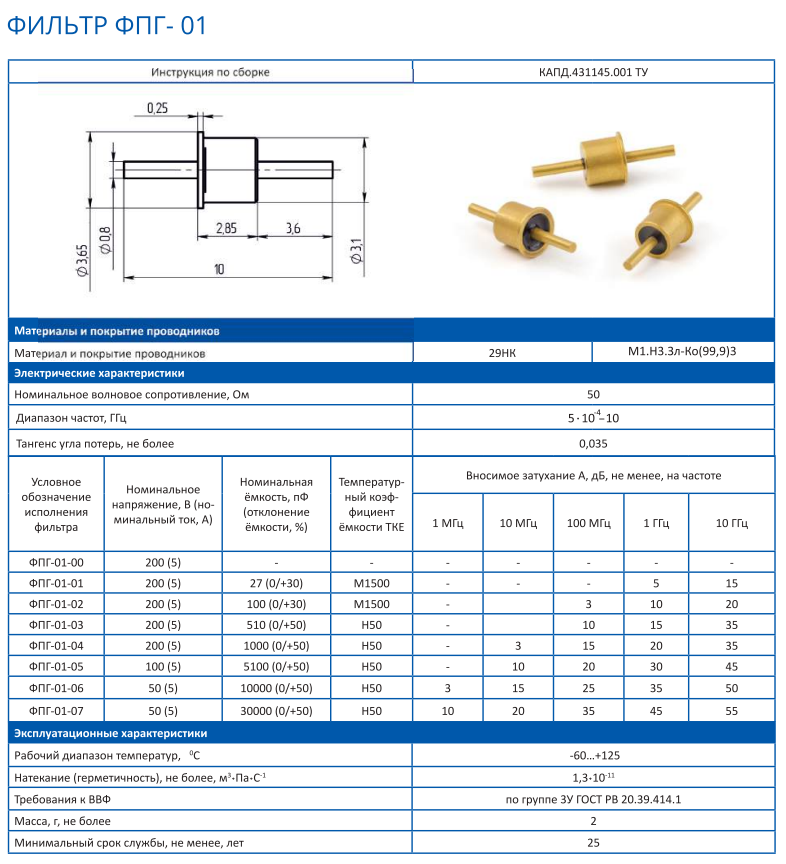

Фильтр ФПГ-01-05 КАПД.431145.001 ТУ

Коаксиальные помехоподавляющие фильтры.

Фильтры помехоподавляющие герметичные ФПГ предназначены для внутреннего монтажа и применения в герметизируемой аппаратуре.
ФПГ-01 работают при номинальном напряжении 50, 100 и 200 В при высоких температурах от -60 до +125 ℃.

Используются в авиационной и наземной навигационной аппаратуре систем связи, управления объектами, сбора данных.
Минимальный срок службы не менее 25 лет.

По запросу

Характеристики

Группа

Фильтры

Подробнее

Характеристики

Общая информация
Конструктивный аналог	SCI-9909 (Spectrum control)
Категория качества	ВП \| ОТК

Технические характеристики
Способ монтажа	пайка
Конструктивное исполнение	коаксиальное
Масса, г, не более	2

Электрические параметры
Температурный коэффициент ёмкости	Н50
Тангенс угла потерь, не более	0,035
Сопротивление изоляции между выводами, МОм	4000
Вносимое затухание А, дБ, не менее, на частоте 10 ГГц	45
Номинальное напряжение, В	100
Номинальный ток, А	5
Номинальная ёмкость, пФ	5100(+50/-0%
