| Степень защиты |
IP20 |
|
| Масса, кг |
0,3 |
|
| Габаритные размеры, мм |
34х90х60 |
|
| Гарантия, мес |
12 |
Предназначение:

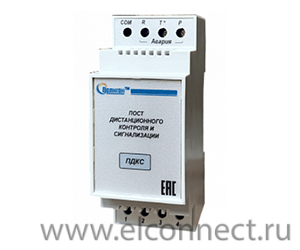

Пост дистанционного контроля и сигнализации ПДКС предназначен для подключения к шине передачи данных блока контроля изоляции (БКИ) в разделительных трансформаторах серии ТРО и ТРТ и сигнализации при помощи «сухих» контактов о состоянии изоляции выходной цепи, температуры трансформаторов и мощности нагрузки.
Конструкция:
ПДКС выполнен в пластиковом корпусе со степенью защиты IP 20 для установки в электрошкаф или непосредственно в шкаф трансформатора на DIN рейку.
Алгоритм работы поста:
1. При нормальной работе трансформатора контакты сигнальных реле «R»,«t°" и «P» разомкнуты.
2. При снижении уровня изоляции менее 50 кОм через 5–7 сек включится сигнальное реле «R».
При восстановлении уровня изоляции происходит автоматический возврат сигнального реле «R» в исходное состояние.
3. При перегреве трансформатора (Т>75С) включится сигнальное реле «t°».
При снижении температуры (Т<65 С) происходит автоматический возврат сигнального реле «t°" в исходное состояние.
4. При превышении 101% нагрузки включится сигнальное реле «P».
При снижении нагрузки (Р<100%) — автоматический возврат сигнального реле «P» в исходное состояние.
