| Степень защиты |
IP54 |
|
| Масса, кг |
0,5 |
|
| Габаритные размеры, мм |
120х200х50 |
|
| Гарантия, мес |
24 |
Предназначение:
Предназначен для контроля состояния разделительных трансформаторов серии ТРО – ХХХХ М и ТРТ – ХХХХМ по температуре, мощности нагрузки и уровню изоляции выходной цепи. Имеет функцию ТЕСТ для проверки системы контроля изоляции.
ПДК – 02(ВС) позволяет контролировать состояние IT – сети при удаленном расположении трансформатора непосредственно из зоны работы персонала ( операционная, комната медсестер и т.д. ) Пост дистанционного контроля (ПДК) устанавливают непосредственно в зоне работы персонала.
Подключается 4-х жильным кабелем, длиной до 150 метров.
К каждому трансформатору можно подключить до 4 постов дистанционного контроля для непрерывного мониторинга человеком.
ПДК имеет светодиодный индикатор процента подключенной нагрузки.
Конструкция:

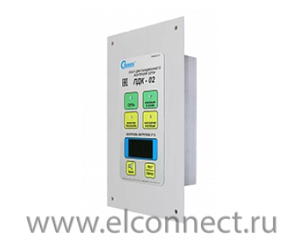

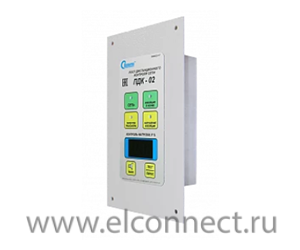

ПДК – 02 (ВС) выполнен в металлическом встраиваемом в стену корпусе с лицевой информационно управляющей панелью на основе пленочной клавиатуры, которую можно обрабатывать санитарными растворами.
На тыльной стороне по контуру лицевой панели установлен резиновый уплотнитель, который обеспечивает степень защиты IP 54 между стеной и лицевой панелью.
Алгоритм работы поста:
1 Зеленый светодиод «СЕТЬ» горит при наличии входного напряжения на трансформаторе.
2. Зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ» горит при уровне изоляции более 50 кОм.
3. При снижении уровня изоляции менее 50 кОм зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ» начинает мигать.
Через 5–7 сек включается желтый светодиод «НАРУШЕНИЕ ИЗОЛЯЦИИ» со звуковой сигнализацией, при этом зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ» гаснет.
При восстановлении уровня изоляции происходит автоматический возврат в рабочий режим.
4. При перегреве трансформатора (Т>75С) начинает мигать желтый светодиод «ПЕРЕГРЕВ ТРАНСФОРМАТОРА» со звуковой сигнализацией.
При снижении температуры (Т<65 С) происходит автоматический возврат в рабочий режим.
5. Трехразрядный индикатор «КОНТРОЛЬ НАГРУЗКИ» указывает нагрузку в % с точностью не менее 5%.
При превышении 101% нагрузки индикатор продолжает отражать величину нагрузки, но при этом цифры мигают со звуковой сигнализацией.
При снижении нагрузки (Р<100%) -автоматический возврат в рабочий режим.
При нажатии кнопки «ТЕСТ»* зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ» начинает мигать.
Через 5–7 сек включается желтый светодиод «НАРУШЕНИЕ ИЗОЛЯЦИИ» со звуковой сигнализацией, при этом мигает зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ».
При повторном нажатии кнопки «ТЕСТ» гаснет желтый светодиод «НАРУШЕНИЕ ИЗОЛЯЦИИ», отключается звуковая сигнализация и загорается зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ».
