| Степень защиты |
IP54 |
|
| Масса, кг |
0,3 |
|
| Габаритные размеры, мм |
80х160х57 |
|
| Гарантия, мес |
24 |
Предназначение:
Предназначен для контроля состояния разделительных трансформаторов серии ТРО – ХХХХ М и ТРТ – ХХХХМ по температуре, мощности нагрузки и уровню изоляции выходной цепи. Имеет функцию ТЕСТ для проверки системы контроля изоляции.

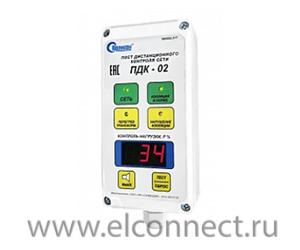

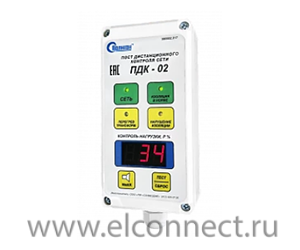

ПДК – 02 позволяет контролировать состояние IT – сети при удаленном расположении трансформатора непосредственно из зоны работы персонала ( операционная, комната медсестер и т.д. ) Пост дистанционного контроля (ПДК) устанавливают непосредственно в зоне работы персонала.
Подключается 4-х жильным кабелем, длиной до 150 метров.
К каждому трансформатору можно подключить до 4 постов дистанционного контроля для непрерывного мониторинга человеком.
ПДК имеет светодиодный индикатор процента подключенной нагрузки.
Конструкция:
ПДК – 02 выполнен в пластиковом корпусе со степенью защиты IP 54 с лицевой информационно управляющей панелью на основе пленочной клавиатуры, что допускает обработку санитарными растворами.
Алгоритм работы поста:
1 Зеленый светодиод «СЕТЬ» горит при наличии входного напряжения на трансформаторе.
2. Зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ» горит при уровне изоляции более 50 кОм.
3. При снижении уровня изоляции менее 50 кОм зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ» начинает мигать.
Через 5–7 сек включается желтый светодиод «НАРУШЕНИЕ ИЗОЛЯЦИИ» со звуковой сигнализацией, при этом зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ» гаснет.
При восстановлении уровня изоляции происходит автоматический возврат в рабочий режим.
4. При перегреве трансформатора (Т>75С) начинает мигать желтый светодиод «ПЕРЕГРЕВ ТРАНСФОРМАТОРА» со звуковой сигнализацией.
При снижении температуры (Т<65 С) происходит автоматический возврат в рабочий режим.
5. Трехразрядный индикатор «КОНТРОЛЬ НАГРУЗКИ» указывает нагрузку в % с точностью не менее 5%.
При превышении 101% нагрузки индикатор продолжает отражать величину нагрузки, но при этом цифры мигают со звуковой сигнализацией.
При снижении нагрузки (Р<100%) -автоматический возврат в рабочий режим.
При нажатии кнопки «ТЕСТ»* зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ» начинает мигать.
Через 5–7 сек включается желтый светодиод «НАРУШЕНИЕ ИЗОЛЯЦИИ» со звуковой сигнализацией, при этом мигает зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ».
При повторном нажатии кнопки «ТЕСТ» гаснет желтый светодиод «НАРУШЕНИЕ ИЗОЛЯЦИИ», отключается звуковая сигнализация и загорается зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ».
* если на одном разделительном трансформаторе используется несколько постов ПДК-02, то для корректной работы кнопки «ТЕСТ» необходимо установить перемычки согласно информационного шильда, расположенного внутри пластикового корпуса изделия (перемычки в комплект поставки не входят).
