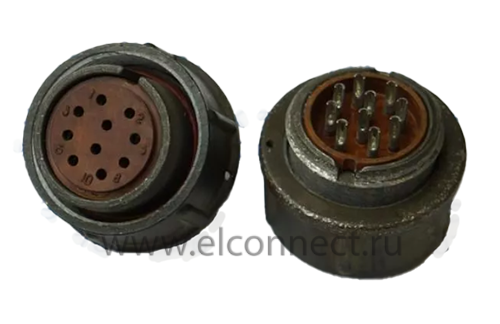

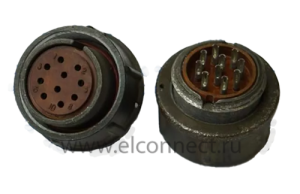

Розетка кабельная 2РМДТ24К10Г5А1В без патрубка и гайки и золотым покрытием контактов.
Соединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов.
Соединители состоят из кабельных и приборных вилок и розеток.
Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы.
Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
2РМ и 2РМТ изготавливаются для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.соединители предназначены для внутреннего монтажа во всеклиматическом исполнении.
Покрытие контактов - золото или серебро.
Расшифровка условного обозначения:
2РМДТ24К10Г5А1В
2РМДТ - тип соединителя;
24 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - приборный;
П - вид патрубка: У - угловой, П - прямой, Отсутствие буквы - отсутствие патрубка;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля, Отсутствие буквы - отсутствие гайки патрубка;
10 - количество контактов;
Г - часть соединителя: Г - розетка, Ш - вилка;
5 - обозначение сочетания контактов;
А - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость - 100°С;
Л - левая розетка (только для сочленения с вилками 2РМГП, 2РМГПД, 2РМГСПД, 2РМГСПДС с левой стороны);
Б - корпус приборный без левой резьбы;
В - всеклиматическое исполнение.
