2РМ22КУН10Ш1В1

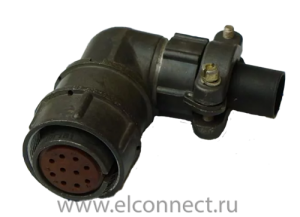

Вилка кабельная 2РМ22КУН10Ш1В1 с угловым патрубком, гайкой для неэкранированного кабеля и серебряным покрытием контактов.

Соединители 2РМ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов.
Разъемы типа 2РМ состоят из кабельных и приборных вилок или розеток.
Приборная часть соединителей изготавливается без патрубков или с прямыми или угловыми патрубками.
Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Покрытие контактов - золото,серебро или палладий.
2РМ и 2РМТ изготавливаются для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.
Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с тех. условиями ГЕ0.364.126 ТУ (АШДК.434410.062ТУ).
Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы.

Расшифровка условного обозначения.
2РМ(2РМТ, 2РМД, 2РМДТ) - Тип соединителя
22 - Условный размер корпуса
К(Б) - Вид корпуса: Б-приборный, К-кабельный
У(П) - Вид патрубка: У-угловой, П-прямой. Отсутствие буквы - отсутствие патрубка
Н(Э) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы - отсутствие гайки патрубка
10 - Количество контактов
Ш(Г) - Часть соединителя: Г-розетка, Ш-вилка
1 - обозначение сочетания контактов:
В(А, П) - Покрытие контактов: В-серебро, А-золото, П-палладий
1(2) - Теплостойкость: 1 - 100°С; 2 - 200°С
Л - Левая розетка (только для проходных вилок)
Б - Корпус блочный (приборный) без левой резьбы.
В - Всеклиматическое исполнение
