Соединители электрические силовые РК-ВК (РКС-ВПС)16, 25, 40, 63, 160, 250, 400А
Назначение
Соединители предназначены для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках напряжением 380В переменного и постоянного тока для 5-контактных соединителей, 660В переменного тока и до 440 В постоянного тока для остальных исполнений, частотой до 60 Гц, эксплуатируемых внутри и снаружи помещений. Выпускаются в нескольких исполнениях: переносные и панельные, на токи 16, 25, 40, 63, 160 А, 4-контактные, 250, 400 А - 1-контактные, 16, 32, 63 А - 5 - контактные.
Особенности
- Соединители имеют широкий диапазон значений номинального тока.
Конструкция
Разъемы кабельного исполнения состоят из корпуса, крышки, механизма фиксации, контактной системы и хвостовика. Разъемы панельного исполнения - из фланца крышки, механизма фиксации, контактной системы с изоляторами. Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» - «закрыто») четкая и ясно ощутимая операция.
Структура условного обозначения
Х1 Х2 Х3 – Х4 В1 Х5
| Х1 |
– обозначение составных частей соединителя: |
В – вилка, Р – розетка. |
| Х2 |
– исполнения по назначению: |
К – кабельные (переносные); П – стацио нарные (панельные). |
| Х3 |
– номинальный ток, А: |
16, 25, 32, 40, 63, 160, 250, 400. |
| Х4 |
– число контактов: число контактов: |
1; 4 (3P + PE); 5 (3P + N + PE) |
| В1 |
– климатическое исполнение и категория размещения |
по ГОСТ 15150. |
| Х5 |
– условное обозначение модернизации соединителей: |
М – обозначение наличия электрической блокировки для пятиконтактных соединителей (наличие блок-контакта); К – для четырех- и одноконтактных соединителей. |
Пример формулировки заказа:
ВК32-5В1М Вилка кабельная из термопластичного материала на номинальный ток 32 А, с числом контактов 5.
РП25-4В1К розетка стационарная из термопластичного материала на номинальный ток 25 А, с числом контактов -4.
Комплектность поставки
В комплект поставки входят: - вилка и розетка - 1шт; - комплект колец (шайб) под уплотнение кабеля кабельных вилок или розеток (на каждую вилку или розетку), кроме соединителей на ток 16 А - 2шт; - комплект ЗИП резино-технических изделий на 10 наименований вилок или розеток кабельных: уплотнение корпуса - 2шт, уплотнение кабеля - 4 шт; - для панельных вилок или розеток: уплотнение корпуса - 2 шт; - специальные ключи для расчленения вилок или розеток (кроме соединителей на ток 16 и 25 А) - 2 шт.
Технические характеристики:
Номинальное напряжение: - для 5-ти контактных соединителей:
переменного тока до 380 В постоянного тока до 380 В
Номинальный ток до 400А
Температура эксплуатации от - 60°C до + 50°C
Вид климатического исполнения В1- для остальных исполнений.
переменного тока до 660 В постоянного тока до 440 В
Уровень пылевлагозащиты - IP67

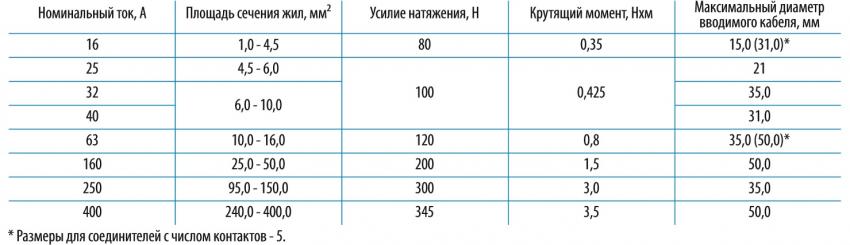

Основные электротехнические параметры:

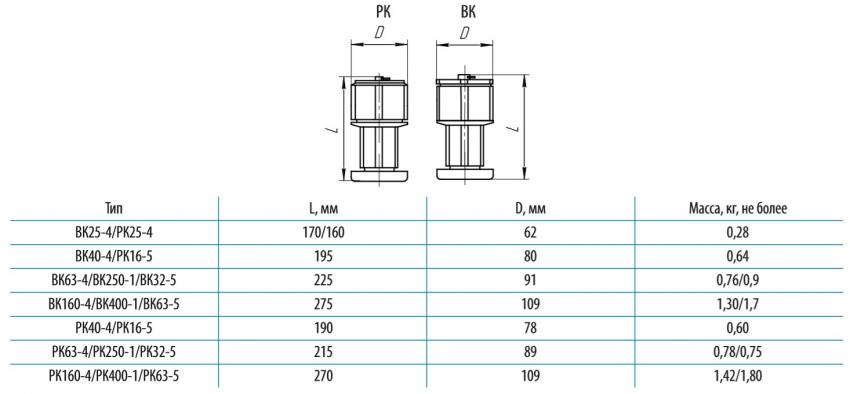

Соединители ВК, РК на ток 16А (на 5 контактов), 25, 40, 63, 160, 250, 400А

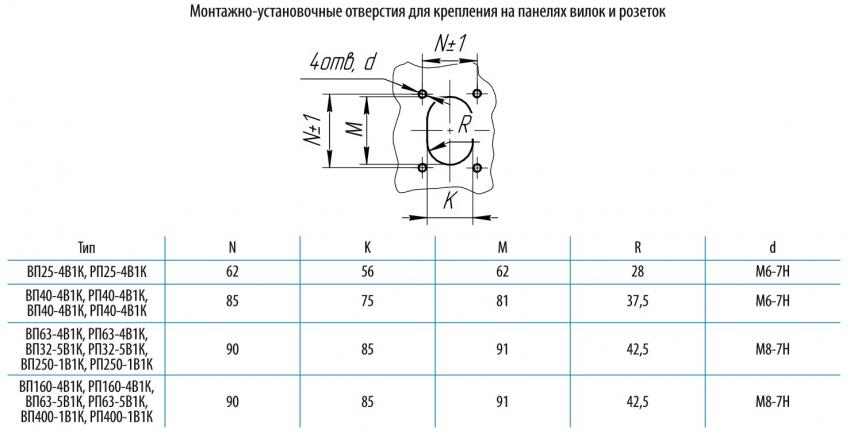

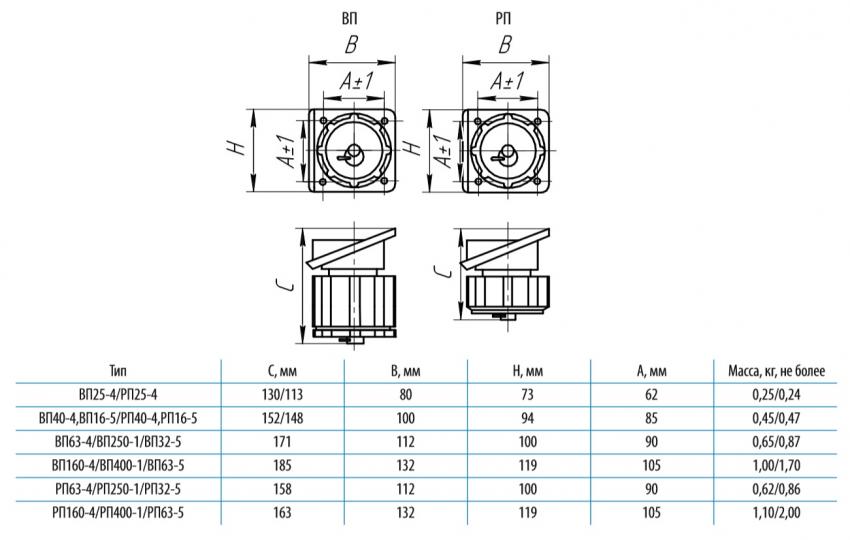

Соединители ВП, РП на ток 16А (на 5 контактов), 25, 40, 63, 160, 250, 400А
